Maßgeschneiderte Lösungen
Alle Lösungen auf Anfrage oder kundenspezifisch
70 % unseres Umsatzes basiert auf spezifischen Produkten
Know-how im Dienste der Qualität und Präzision

Französischer Hersteller von Trapez-
oder Kugelgewindespindeln und -muttern

Sie legen höchsten Wert auf zuverlässige Bewegungen? Wir haben alle Lösungen!

Kugelgewindemuttern mit Flansch GB

Wir bieten verschiedene Typen von zylindrischen Kugelgewindemuttern aus Stahl 100Cr6 (1.3505) oder 16MnCr5 (1.7131) an, die mit Kugeln aus Stahl 100Cr6 (1.3505) bestückt sind. Unsere Muttern bilden ein Sortiment von Qualitätsprodukten, die entwickelt wurden, um gleitende und schnelle Bewegungen mit dem Ziel einer präzisen und leisen Positionierung zu erreichen.

Zylindrische Kugelgewindemuttern DIN

Produktinformation

Beschreibung: zylindrische Einschraubmutter mit Flansch, Schmierbohrung und Passfedernut
Material: Stahl 100Cr6 (1.3505) oder 16MnCr5 (1.7131) und Kugel aus Stahl 100Cr6 (1.3505)
Kugelrückführung bei eingängigem Gewinde: Einzelumlenkung vollständig im Mutterkörper integriert
Kugelrückführung bei mehrgängigem Gewinde: zwei Umlenkdeckel und ein Rückführungskanal durch den Mutternkörper
Reduziertes Axialspiel: 0,05 mm für Steigung 5, 0,10 mm für Steigung 10, 0,20 mm für mehrgängige Gewinde
Spielminderung: möglich durch das „gotische“ spitzbogenförmige Gewindeprofil und durch die Wahl der Kugelgröße
Gebrauchstemperatur: von - 20 ° bis + 80 °C bei normaler Anwendung
Dichtheit: 2 Ringe zur Verhinderung von Schmierstoffaustritt und Fremdkörpereintritt
Zerlegung: Wenn die Mutter von der Spindel getrennt werden soll, müssen die Kugeln durch eine Hülse in der Mutter gehalten werden

Maßanfertigung

Auf Anfrage und nach entsprechender Prüfung durch unsere Vertriebsabteilung bieten wir auch nach Zeichnung bearbeitete Muttern an, oder auch mit einem anderen Durchmesser oder einer anderen Steigung, die nicht im Katalog angegeben sind. Alle unsere Muttern werden standardmäßig mit für jede Abmessung festgelegten Spiel- und Toleranzwerten geliefert. Diese Werte können jedoch dank des „gotischen“ Spitzbogen-Gewindeprofils und je nach gewähltem Kugeldurchmesser reduziert werden.
Kontaktieren Sie uns!

Technische Vorteile

Durch die umlaufenden Kugeln wird die entstehende Reibung in einem System aus Spindel und Mutter auf einfache Weise in eine Rollbewegung umgewandelt. Dadurch kommt es nicht so schnell zu innerer Erwärmung, wodurch auch der Verschleiß reduziert wird. Mit diesem System sollen besonders leise, gleitende, schnelle Bewegungen sowie eine präzisere Positionierung erreicht werden. Der mechanische Wirkungsgrad wird deutlich erhöht und die Lebensdauer erheblich verlängert. Es gibt im Übrigen keinen Stick-Slip-Effekt (keine ruckartige Bewegung durch „Haftgleiten“) und die benötigte Antriebskraft ist klein.

Anwendungsbereiche

Im Allgemeinen kommen Kugelgewindetriebe in Präzisionsmaschinen (Bearbeitungszentren, Maschinen mit hohen Vorschub- und Drehgeschwindigkeiten, Antriebssystemen, ...), medizintechnischen Ausrüstungen, Pressen, Sägemaschinen etc. zum Einsatz.

Kugelgewindemuttern

Eine Kugelgewindemutter ist eine Mutter, in der Kugeln umlaufen, ähnlich dem Prinzip eines Kugellagers. Kugelgewindetriebe sind Präzisionssysteme, die ausschließlich für das Aufnehmen von axialen Kräften konstruiert sind. Die Bewegungsachse der Mutter muss strikt parallel zur Spindeldrehachse verlaufen, damit keine zu starken Radial- oder exzentrischen Kräfte entstehen. Unsere Kugelgewindemuttern „Made in France“ werden sicher alle Ihre Anforderungen erfüllen!

écrou a billes qualité portrait
vis-trapezoidales-panel-vertical
usinage technicien outil réglage

Dank unseres Komplettsortiments können wir Ihnen leistungsstarke und zuverlässige Produkte anbieten, die perfekt auf die Marktanforderungen zugeschnitten sind.

Konfigurieren Sie Ihr Produkt

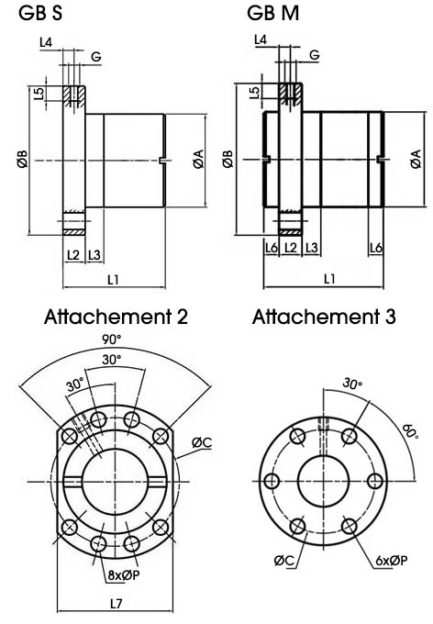

Maße
Ø A (mm)
-
Ø B (mm)
-
Ø C (mm)
-
G
-
L1 (mm)
-
L2 (mm)
-
L3 (mm)
-
L4 (mm)
-
L5 (mm)
-
L6 (mm)
-
L7 (mm)
-
Eigenschaften
C dynamisch (KN)
-
C statik (KN)
-
Ø Kugeln (mm)
-
Umläfe
-
Gewicht (Kg/stück)
-
Design
-
Bohrbild
-
Durchmesser
Steigung
Gewinde
Menge
Lager
Referenz :
Wählen Sie eine SKU anhand der oben genannten Kriterien aus, um die entsprechenden Bestandsinformationen zu erhalten.
Geben Sie die gewünschte Menge an, um den Bestand zu erhalten
Geben Sie die gewünschte Länge und Menge an, um den Bestand zu erhalten
Auf Lager
Referenz auf Lager und in geplanter Produktion.
Teillieferung ist möglich.
Contactez-nous pour plus d'informations sur les délais
Geplante Produktion.
Contactez-nous pour plus d'informations sur les délais
Lager für diese Referenz nicht verfügbar.
Contactez-nous pour plus d'informations
Hinweis : Die Bestandsinformationen sind aktuell, aber nicht vertraglich. Verfügbarkeit und Lieferzeit werden am Tag der Bestellung bestätigt.
