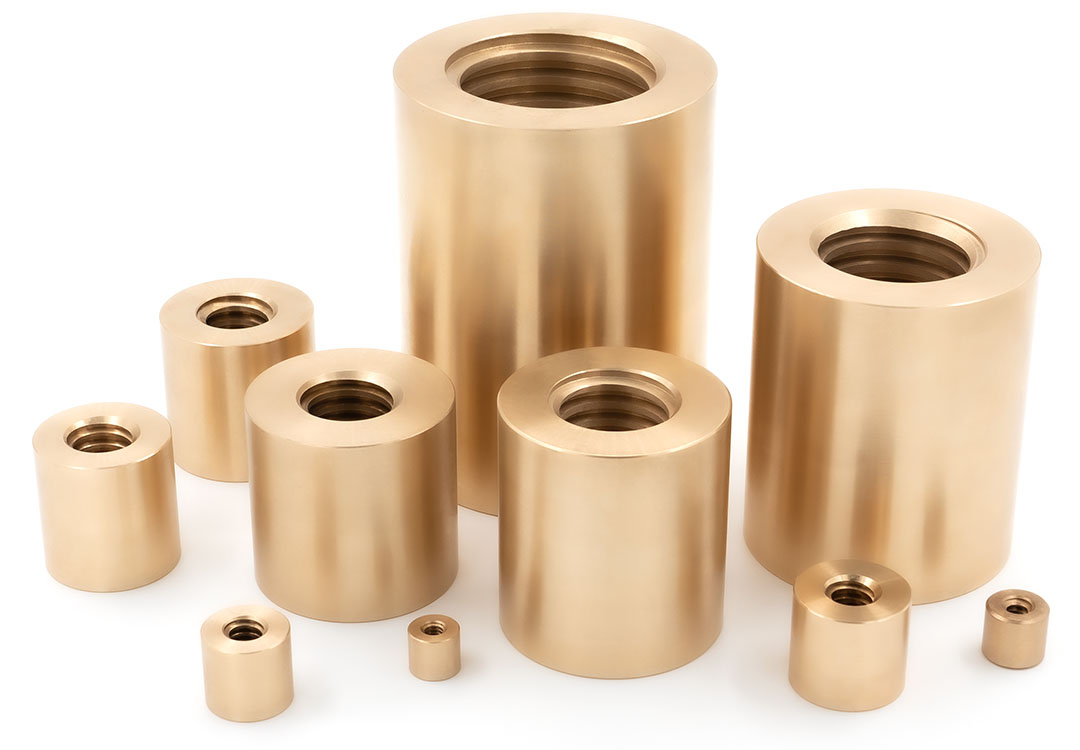

Zylindrische Muttern aus Bronze (CC493K - CuSn7ZnPb) mit Trapezgewinde nach ISO 2901/2903 und DIN 103, Toleranz 7H. Für manuelle und motorbetätigte Anwendungen mit niedrigen und mittleren Drehgeschwindigkeiten und Einsätze unter Last. Auf Stahlspindeln oder Spindeln aus rostfreiem Stahl montiert liefern diese Muttern besonders bei Gewährleistung einer guten Schmierung hervorragende Ergebnisse.
Trapezgewindemuttern
Wir bieten verschiedene Trapezgewindemuttern an, deren Gewindebohrungen durch ein spanabhebendes Bearbeitungsverfahren eingebracht werden. Sie werden dank ihrer verschiedenen Größen oder Formen und der Eigenschaften ihres Materials (Stahl, Bronze oder Nylon) an Ihre Bedürfnisse angepasst. Unsere Muttern bieten ein breites Angebot an Qualitätsprodukten, die alle Ihre Anforderungen erfüllen!
Dank unseres Komplettsortiments können wir Ihnen leistungsstarke und zuverlässige Produkte anbieten, die perfekt auf die Marktanforderungen zugeschnitten sind.
Muttern aus Stahl 11SMnPb37 (1.0737) oder 11SMn37 (1.0736)
Für manuelle oder motorbetätigte Anwendungen mit niedrigen Drehzahlen, für Spann-, Klemm- und Arretierfunktionen, oder für statische Belastungen. Von der Verwendung mit Spindeln aus rostfreiem Stahl wird dringend abgeraten.
Muttern aus Bronze CuSn7ZnPb
Für manuelle oder motorbetätigte Anwendungen mit niedrigen oder mittleren Drehzahlen und Einsätze unter hoher Last. In Kombination mit Stahlspindeln oder Spindeln aus rostfreiem Stahl sind besonders bei Gewährleistung einer guten Schmierung hervorragende Ergebnisse möglich.
Muttern aus Kunststoff PA6.6 (Nylon)
Für manuelle oder motorbetätigte Anwendungen mit mittleren oder hohen Drehzahlen und Einsätze unter mäßiger Last. In Kombination mit Stahlspindeln oder Spindeln aus rostfreiem Stahl sind hervorragende Ergebnisse und ein extrem niedriger Geräuschpegel möglich. Diese Muttern können ohne Schmierung verwendet werden, was sich allerdings negativ auf die Lebensdauer auswirkt.

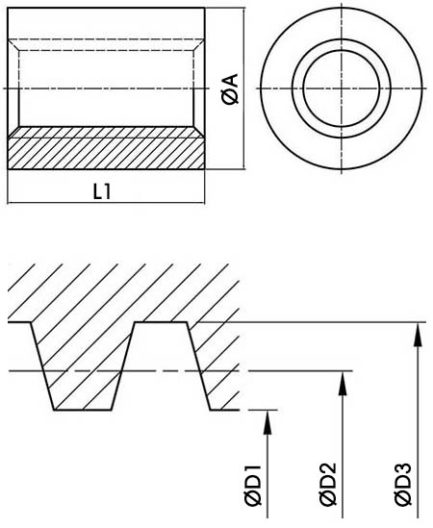

Definition des Trapezprofils
Ød = Gewindenenndurchmesser P = Gewindesteigung Ød2 = d - 0,5P Ød3 = d - 2h3 = d - p - 2Ac
ac = Gewindegrund-Spiel Ac = ac + 0,075P
(bei gerolltem Gewinde) h3 = 0,5P + Ac = 0,5P + ac + 0,075P H3 = 0,5P + ac
ØD1 = d – P ØD2 = d – 0,5P ØD4 = d + 2ac R1 max = 0,5ac R2 max = ac
